328GTBバックカメラ取り付け

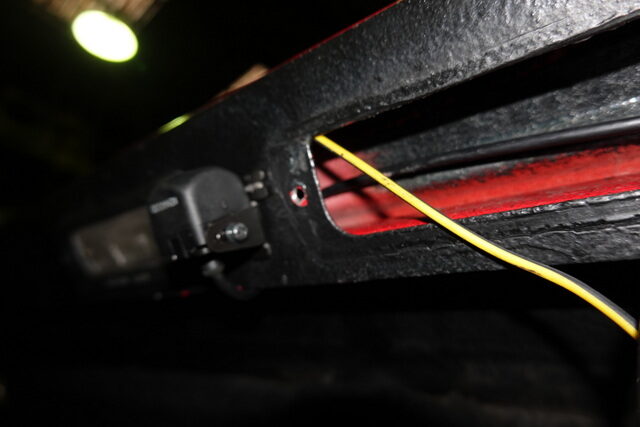

バックカメラをライセンス灯の真ん中に装着しました。配線はナンバー灯の配線に纏めて見ました。
配線をリアフードの中に通します

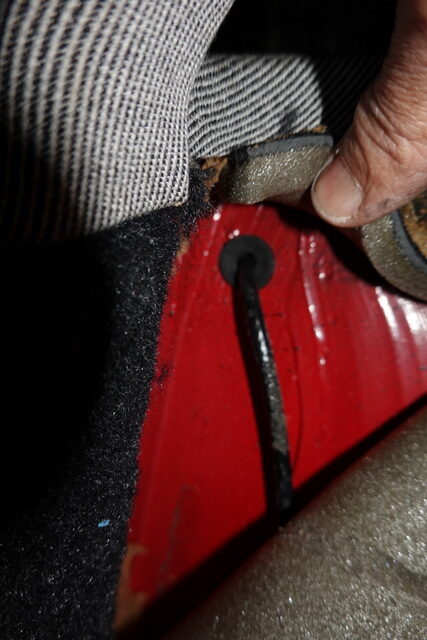

車内にはラジオのアンテナ線と同じ場所から引き込みました。
ナンバー灯のカップラーと同じ場所にカメラ用のカップラーを纏めて見ました。リアフードを脱着する時にカメラの配線が邪魔しない様しました。
細い方がカメラの配線です
カメラの配線はセンターコンソールの中通して前に持って行きます
バツクランプの信号はシフトレバーの付け根の部分から取り出しました。
赤い線がバック信号です
仮付けして動作確認します。
バックに入れるとこう後方が見えます!
後は配線を上手く纏めて引き回しておしまい?
続いてABSランプ点灯の点検及び原因を調べて修理します。
配線を見ながらトラブルシューティングです。^^;
