997ナビ交換終了

昨日は百恵ちゃんの再放送で仕事を中断してしまったので続きです。ETCのアンテナの配線の為、右側のフロントピラーのカバーを外して中にアンテナの配線を通します。

スポットライトのカバーを外してETCのアンテナのコード及びアンテナ通します。後はアンテナをフロントガラスの上部に貼り付けてアンテナの設置は完了です。

続いてバックカメラの配線です。古いカメラの配線を取り除き新たに引き直します。

カバー及びスピーカーを外して、バックカメラの配線をナビの設置場所まで引き回します。

リアのエンジンルームから車内に通すゴムの蓋?です。奥のピンぼけの部分です。

昨日、仮に動作確認はしたので本日は定位置に設置します。GPSのアンテナ及び、MIC,TVのアンテナを取り付け試運転です。

バックカメラの作動も確認出来ました。GPSの受信、車速パルス、イルミ信号もOKです。　全て正常に動作しています。

ETC機器も純正の場所に設置完了です。

最後に化粧パネルの取り付けですがここで問題です。ナビ本体の取り付けキットがクラリオン専用?再利用したので微妙にサイズ違い?綺麗にナビ本体は定位置に入りません。^^;　多少パネルを削って何とか化粧パネルが装着出来る様になりました。

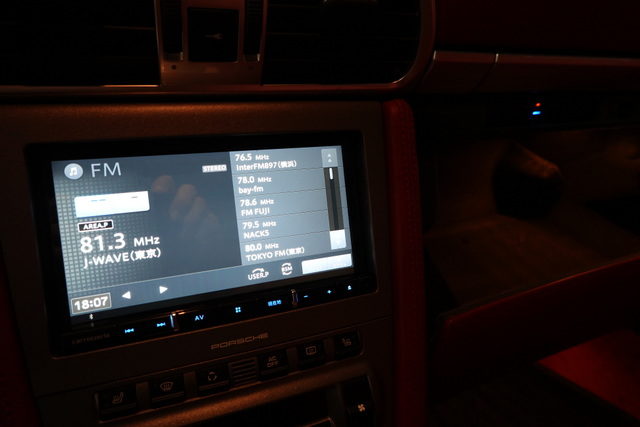

AVの再生もOKです。

バックカメラの動作のOKです。走行テストもしたので無事に交換完了です。
